Les réducteurs industriels sont des composants importants dans la transmission de puissance. Présents dans la majorité des installations industrielles, ils permettent d'adapter la vitesse de rotation d'un moteur électrique aux besoins réels d'une machine tout en augmentant le couple disponible. Convoyeurs, pompes, malaxeurs, ventilateurs, machines-outils, lignes de production ou équipements agricoles : les réducteurs sont partout où il est nécessaire de transmettre efficacement un mouvement mécanique.
Dans ce guide complet, découvrez le fonctionnement des réducteurs, les différents types existants, leurs domaines d'application, les critères de sélection ainsi que les bonnes pratiques d'entretien.
Qu'est-ce qu'un réducteur ?
Un réducteur de vitesse est un système mécanique installé entre le moteur électrique et la machine entraînée. Son rôle consiste à :
- Diminuer la vitesse de rotation en sortie du moteur.
- Augmenter le couple transmis.
- Adapter les performances du moteur aux contraintes de l'application.
Le moteur électrique tourne généralement entre 750 et 3 000 tr/min, alors que de nombreuses machines nécessitent une vitesse bien plus faible tout en développant davantage de force.
Le réducteur réalise cette adaptation grâce à un ensemble d'engrenages offrant un rapport de réduction précis.
Par exemple :
- Moteur : 1 500 tr/min
- Rapport de réduction : 20:1
Résultat :
- Vitesse de sortie : 75 tr/min
- Couple multiplié par environ 20 (hors rendement)
Les réducteurs roues et vis
Il est composé d'une vis sans fin qui entraîne une roue dentée, permettant d'obtenir des rapports de réduction élevés dans un encombrement réduit.
Apprécié pour son fonctionnement silencieux, sa robustesse et sa fiabilité, le réducteur roue et vis est largement utilisé dans les convoyeurs, les systèmes de manutention, les machines industrielles et les équipements d'automatisation. Sa conception compacte en fait une solution idéale pour les applications nécessitant une transmission de puissance efficace dans des espaces limités.
Les réducteurs coaxiaux
Sa particularité réside dans son architecture, où l'arbre d'entrée et l'arbre de sortie sont alignés sur le même axe, offrant une transmission de puissance efficace et un encombrement réduit.
Grâce à son excellent rendement, sa robustesse et son fonctionnement silencieux, le réducteur coaxial est largement utilisé dans les convoyeurs, les machines industrielles, les systèmes de manutention, l'automatisation et de nombreuses autres applications. Sa conception compacte facilite son intégration dans les installations industrielles tout en garantissant des performances fiables et durables.
Les réducteurs pendulaires
Il se distingue par son arbre de sortie creux, qui se monte directement sur l'arbre de la machine entraînée, et par son système de fixation par bras de réaction, offrant une installation simple et robuste.
Apprécié pour sa capacité à transmettre des couples élevés et à supporter des charges importantes, le réducteur pendulaire est largement utilisé sur les convoyeurs, les bandes transporteuses, les installations de manutention, les carrières, les mines et les équipements industriels.
Sa conception fiable, son faible besoin de maintenance et sa facilité d'intégration en font une solution idéale pour les applications industrielles exigeantes.

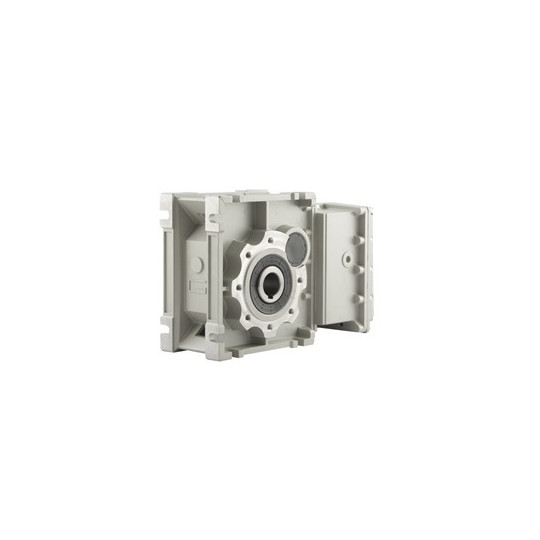

Les réducteurs orthogonaux
Sa particularité réside dans la disposition de ses arbres d'entrée et de sortie, positionnés à 90° l'un de l'autre, ce qui permet de changer la direction de la transmission tout en optimisant l'encombrement de l'installation.
Généralement équipé d'engrenages coniques ou de couples coniques, le réducteur orthogonal offre un excellent rendement, une grande robustesse et une transmission de puissance fiable.
Il est largement utilisé dans les convoyeurs, les systèmes de manutention, les machines industrielles, les équipements d'automatisation et toutes les applications nécessitant un renvoi d'angle performant et compact.
